Металлографический микроскоп XJL-17AT

Металлографический  микроскоп XJL-17AT

XJ-17 серия металлургических микроскопов используются для идентификации и анализа структур в различных металлах и сплавах. Микроскопы являются важными инструментами для исследования металлографии в физике металлов. В приборах могут быть использованы специальные Фото устройства для получения металлографических фотографий. Приборы предназначены для научных исследований, колледжей и фабрик.

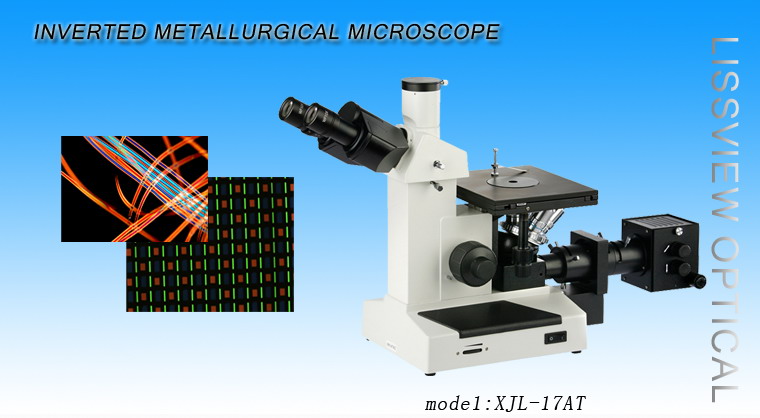

Металлографический микроскоп XJL-17AT

Особенности

  • План ахроматические объективы с большим рабочим расстоянием (без крышки стекла) и широкопольными окулярами, позволяет получить четкие снимки и широкую область обзора
  • Большая механическая платформа, диапазон передвижения: 154mmX154mm
  • Ручки коаксиальной грубой / точной фокусировки. Система с регулируемым напряженнием и до остановки, минимальный шаг точности фокусировки: 0.7 мкм
  • 6В 30Вт галогенная лампа, регулируемая яркость
  • Тринокуляр, можно переключаться на нормальное / поляризованное наблюдение, светло / темнопольное наблюдение. Можно направить 100% света, к бинокулярным окулярам или к верхнему порту

Специфика металлографического исследования заключается в необходимости наблюдать структуру поверхности непрозрачных тел. Поэтому микроскоп построен по схеме отражённого света, где имеется специальный осветитель, установленный со стороны объектива. Система призм и зеркал направляет свет на объект, далее свет отражается от непрозрачного объекта и направляется обратно в объектив. Современные прямые металлургические микроскопы характеризуются большим расстоянием между поверхностью столика и объективами и большим вертикальным ходом столика, что позволяет работать с крупными образцами. Максимальное расстояние может достигать десятки сантиметров. Но обычно в материаловедении используются инвертированные микроскопы, как не имеющие ограничения на размер образца (только на вес) и не требующие параллельности опорной и рабочей граней образца (в этом случае они совпадают).



Технические характеристики

  • Система наблюдения: наблюдение может быть легко поменяно между тринокуляром и окулярами. Наклон 30°, принимает план окуляры, план ахроматические объективы на бесконечность, фотокамеру, адаптеры. Поле окуляра 18 мм
  • Круглая хромированная пластина в центре механической платформы позволяет работать с почти любыми образцами
  • Диапазон перемещений платформы: 154 х 154 мм
  • Освещение Кехлера с полевыми и апертурными диафрагмами.
  • Тринокулярная версия микроскопа для подсоединения CCD камеры и передачи изображения на компьютер

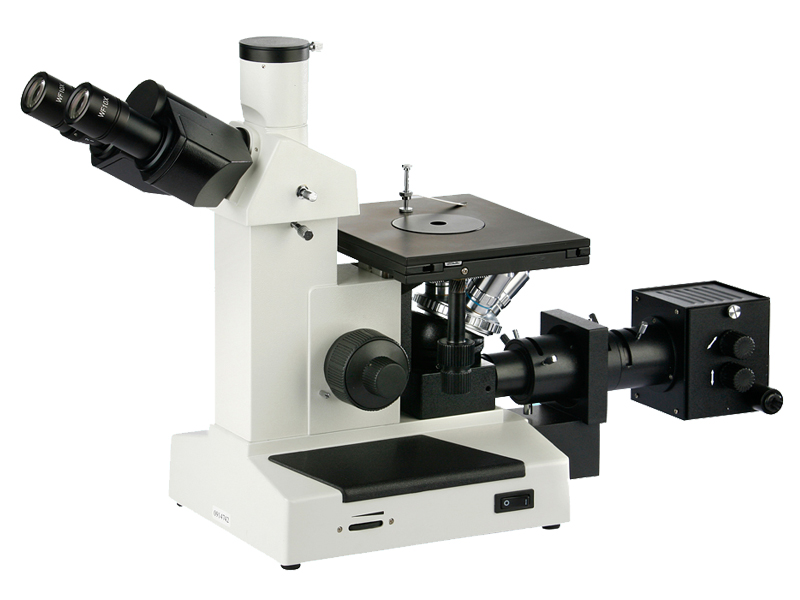

Металлографический ДИК микроскоп XJL-17AT



Стандартная конфигурация

Model
XJL-17AT
XJL-17BT
Eyepiece
Wide field  WF10X(Φ18mm)
Objective
Plan achromatic objectives with long working distance (no cover glass) PL 10X/0.25
Achromatic objectives(no cover glass) 10X/0.25
Plan achromatic objectives with long working distance (no cover glass) PL L20X/0.40
Achromatic objectives(no cover glass) 20X/0.40
Plan achromatic objectives with long working distance (no cover glass) PL L40X/0.60
Achromatic objectives(no cover glass) SP 40X/0.65
Plan achromatic objectives with long working distance (no cover glass) PL 100X/1.25(Spring, oil)
Achromatic objectives(no cover glass) 100X/1.25(Spring, oil)
Eyepieces tube
Trinocular, Inclination of 30°
Filter
Frosted filter
Blue filter
Green filter
Yellow filter
Focus system
Coaxial coarse/fine focus system, with tensional adjustable and up stop, minimum division of fine focusing: 2μm.
Nosepiece
Quadruple(Ball bearing inner locating)
Stage
Double layer mechanical (Size:180mmX150mm,moving range:15mmX15mm)
Illumination unit
6V 20W halogen lamp, brightness control.



Optional accessories
Name
Sort/Technique parameter
NO.
Eyepiece
Wide field  WF16X(Φ11mm)
1051016
Dividing  10X(Φ18mm) 0.1mm/Div
1021010
Objective
Plan achromatic objectives with long working distance (no cover glass) PL 5X/0.12
1051016
Plan achromatic objectives with long working distance (no cover glass) PL L 60X/0.75(Spring)
2250160
Plan achromatic objectives with long working distance (no cover glass) PL L 100X/0.85 (Spring)
2250111
Achromatic objectives(no cover glass) 60X/0.85
2220160
Eyepieces tub
Binocular, Inclination of 30°
011008
Nosepiece
Quintuple(Ball bearing inner locating)
032001
Simple polarizing unit
Polariser
111002
Polarization analyzer
111102
CCD adapter
0.4X
812001
0.5X
812004
1X
812002
0.5X with dividing 0.1mm/Div
812003
Camera
DV-1 With USB & video output
800001
DV-2 With USB output
800003
DV-3 With video output
800005
Photo unit
2.5X/4X Change over photograph attachment with 10X viewing eyepiece
840001
4X Focusing photograph attachment
840002
MD Adapter
840003
PK Adapter
840004
Digital camera adapter
CANON(A610,A620,A630,A640)
821001

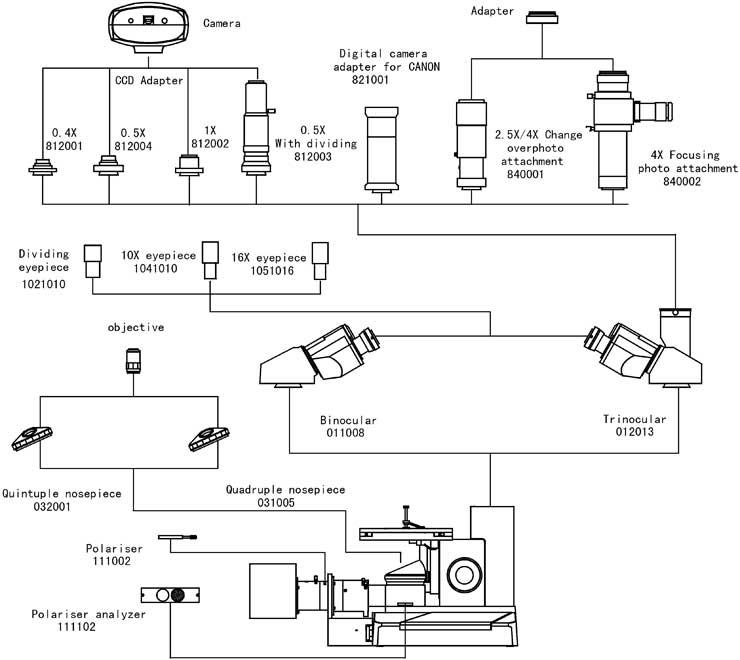

Диаграмма



Физические размеры
