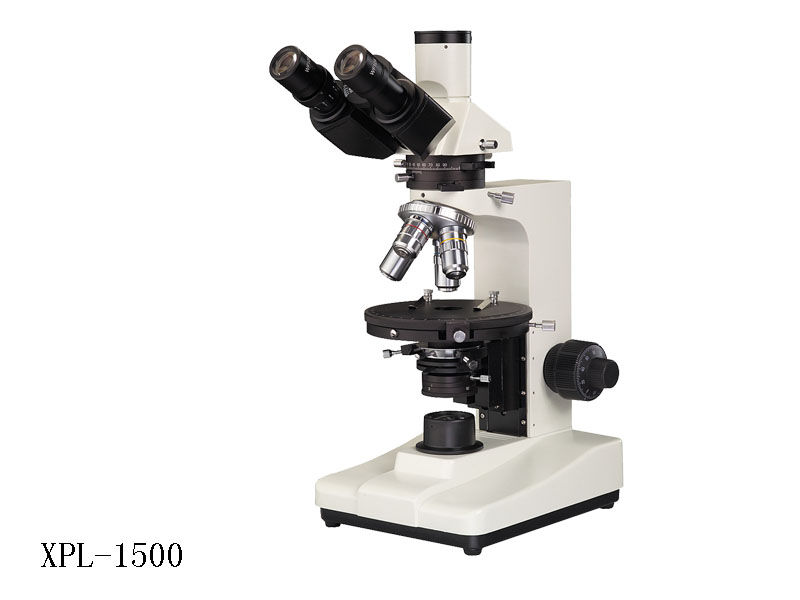

Поляризационный микроскоп XPL-1500
XPL-1500 серия поляризационных микроскопов применяемых для анализа материалов, которые имеют бирефракционные характеристики, как своего рода инструмент для сортировки в фармакологии, геогнозии, металлургии, для исследований кристаллов, минералов, горных пород и металлургических форм. Прибор оснащен нерасширяющимися план ахроматическими объективами и широко польными окулярами, высокоточной вращающейся поляризационной платформой и разнообразные аксессуары. Микроскопы могут быть применены с одиночной поляризацией, ортогональной, коноскопом. Микроскопы обладают хорошей эргономикой и устойчивойм механической конструкцией. Они являются идеальными инструментами для фабрик, шахт, научных исследований и университетов.
Особенности
- Используется оптическая система с настройкой на бесконечность и модульный функциональный дизайн
- План объективы на бесконечность с большим рабочим расстоянием, широко и ясное поле зрения
- Широко польные план окуляры: поле номер Ф22mm
- Коаксиальная система грубой / точной фокусировки с растягиваемым регулятором и до остановки, минимальное деление точной фокусировки: 2 мкм

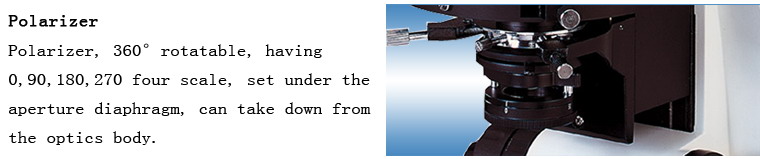

- Перемещаемый вверх-вниз поляризатор, Вращающийся на 360 °, имеет 0,90,180,270 четыре шкалы, расположенной внизу апертурной диафрагмы анализатор может быть повернут от 0 ° до 360 °
- Вращающаяся платформа, 360 ° с шагом 1 °, минимальное разрешение регулировки 6'. Эффективное вертикальное движение платформы до 30 мм
- Широкий диапазон питания напряжения (85-265В 50 / 60Гц), 6V30W галогенные лампы, яркость регулируется
- Тринокуляр позволит проводит наблюдение за окуляров и делать макрофотографии в 100% светового потока, подходит для микрофотографии с низкой освещенностью
Технические характеристики
- Тринокуляр, с настройкой диоптрий, наклон 30°,10Х широкопольные план окуляры, поле Ф18 мм, обеспечивают широкое и ровное поле зрения. Другой окуляр 10Х с делениями для коррекции центра. Промежуточная вставка включает в себя вставляемый анализатор (поворачиваемый на 360° со шкалой и 5 нониусами), который можно вставить и выставить из светового пути, а также центрируемые линзы бертрана. Может быть добавлен Λ компенсатор, Λ/4 компенсатор, и компенсатор с кварцевым конусом. Нерасширяющиеся план ахроматические центрируемые объективы (без покрывающего стекла)
- План объективы на бесконечность с большим рабочим расстоянием, широко и ясное поле зрения
- Широко польные план окуляры: поле номер Ф22mm
- Коаксиальная система грубой / точной фокусировки с растягиваемым регулятором и до остановки, минимальное деление точной фокусировки: 2 мкм
- Поляризационный блок может быть введен или выведен в оптический путь, поляризатор и анализатор могут быть повернуты от 0 ° до 360 °
- Вращающаяся платформа, Ф150 мм диаметр, 360 ° с шагом 1 °, минимальное разрешение регулировки 6'. Эффективное вертикальное движение платформы до 30 мм
- Проходящий свет: 6V30W галогенные лампы, яркость регулируется
- Отраженный свет: 6V30W галогенные лампы с регулятором яркости, поляризатор и анализатор могут вращаться на 360° со шкалой и минимальным нониусом
- Тринокуляр позволит проводит наблюдение за окуляров и делать макрофотографии в 100% светового потока, подходит для микрофотографии с низкой освещенностью
Стандартная конфигурация
|

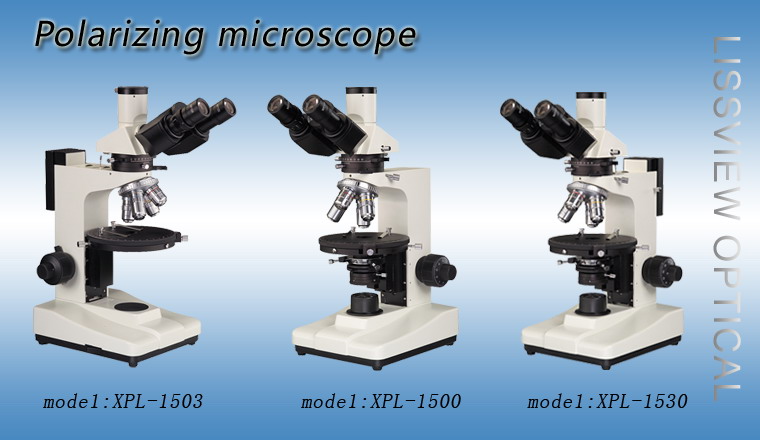

Model
|
XPL-1500 (Transmitted illumination)
|
XPL-1530 (Transmitted & reflected illumination)
|
XPL-1503 (Reflected illumination)
|
||
|
Eyepiece
|
Wide field WF10X (Φ18mm)
|
||||
|
Division eyepiece 10X (Φ18mm) 0.10mm/div
|
|||||
|
Objective (center adjustable)
|
Strain-free plan achromatic objective
(cover glass:0.17mm) PL 4X/0.10
|
Strain-free plan achromatic objective (no cover glass) PL 5X/0.12
|
|||
|
Strain-free plan achromatic objective
(cover glass:0.17mm)PL 10X/0.25
|
Strain-free plan achromatic objective (no cover glass) PL L 10X/0.25
|
||||
|
Strain-free plan achromatic objective(cover glass:0.17mm) PL 40X/0.65 (spring)
|
Strain-free plan achromatic objective (no cover glass)
PL L40X/0.60 (spring) |
||||
|
Strain-free plan achromatic objective(cover glass:0.17mm) PL 60X/0.85 (spring)
|
Strain-free plan achromatic objective (no cover glass)
PL L 60X/0.75 (spring) |
||||
|
Reflected illumination
|
Polarizer
|
|
Rotatable
|
||
|
Illumination
|
6V 20w, halogen lamp, adjustable brightness
|
||||
|
Transmitted illumination
|
Polarizer
|
360°rotatable, have 0,90,180,270 four scale
|
|
||
|
Collector
|
For halogen lamp illumination
|
||||
|
Illumination
|
6V 20w, halogen lamp, adjustable brightness
|
||||
|
Abbe condenser
|
N.A. 1.25 Rack & pinion adjustable
|
||||
|
Eyepieces tube
|
Trinocular, Inclination of 30°, can send 100% of the image light to top photography port
|
||||
|
Intermediate attachment
|
Built-in analyzer, can switch to normal observe or polarizing observe freely ,90° rotatable with scale, minimum retardation resolution 12'
|
||||
|
Bertrand lens , impellent style , center adjustable
|
|||||
|
¦Ë compensator
|
|||||
|
¦Ë/4 compensator
|
|||||
|
Quarts wedge compensator
|
|||||
|
Nosepiece
|
Quadruple (Frontward ball bearing inner locating)
|
||||
|
Focus system
|
Coaxial coarse/fine focus system, with tension adjustable and limit stopper, minimum division of fine focusing: 2μm
|
||||
|
Stage
|
Rotatable stage, Diameter ¦µ150mm, 360° graduated (in 1° increments), minimum retardation resolution 6' center adjustable and with tightener
|
||||
|
Name
|
Sort/Technique parameter
|
NO.
|
|
Eyepiece
|
Wide field WF16X(Φ11mm)
|
1051016
|
|
Objective
(center adjustable) |
Strain-free plan achromatic objective(cover glass:0.17mm) PL 20X/0.40
|
2810320
|
|
Strain-free plan achromatic objective(cover glass:0.17mm) PL 100X/1.25 (Oil ,spring)
|
2810311
|
|
|
Strain-free plan achromatic objective(no cover glass) PL L 20X/0.40
|
2850320
|
|
|
Strain-free plan achromatic objective(no cover glass) PL L 50X/0.70
|
2850350
|
|
|
Strain-free plan achromatic objective(no cover glass) PL L 80X/0.80
|
2850380
|
|
|
Strain-free plan achromatic objective (Dry) (no cover glass) PL L 100X/0.85 (Spring)
|
2850311
|
|
|
Nosepiece
|
Quadruple (Frontward ball bearing inner locating)£¬adjust the center of objective
|
031007
|
|
Slide moving holder
|
Moving range: 30mmX25mm
|
116202
|
|
CCD adapter
|
0.4X
|
810001
|
|
0.5X
|
810004
|
|
|
1X
|
810002
|
|
|
0.5X with dividing 0.1mm/Div
|
810003
|
|
|
Camera
|
DV-1 With USB & video output
|
800001
|
|
DV-2 With USB output
|
800003
|
|
|
DV-3 With video output
|
800005
|
|
|
Photo unit
|
2.5X/4X Change over photograph attachment with 10X viewing eyepiece
|
840001
|
|
4X Focusing photograph attachment
|
840002
|
|
|
MD Adapter
|
840003
|
|
|
PK Adapter
|
840004
|
|
|
Digital camera adapter
|
CANON (A610,A620,A630,A640)
|

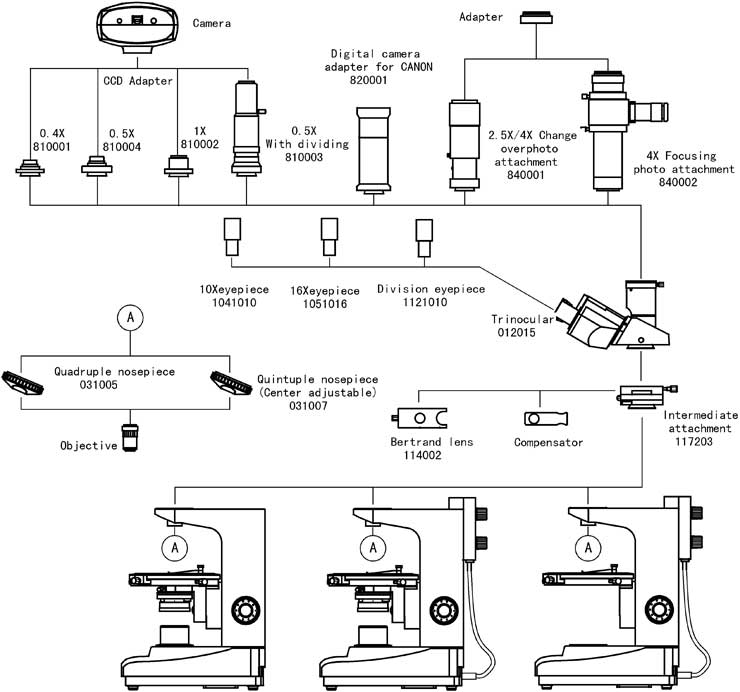

Диаграмма

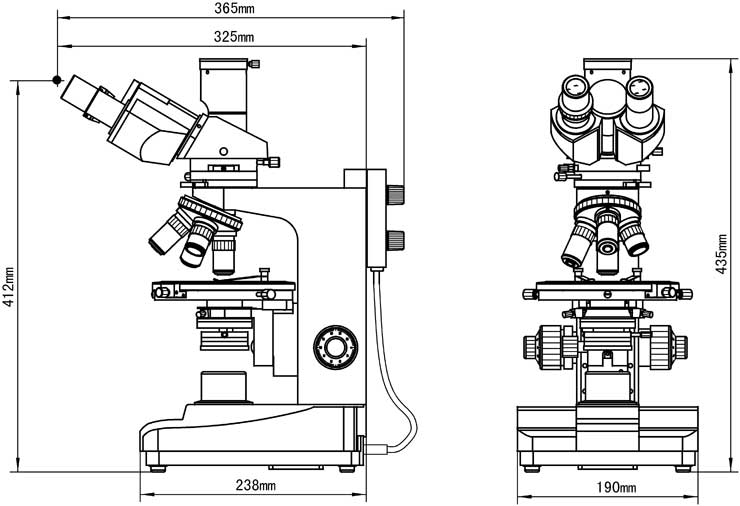

Физические размеры
